多层框架竖向荷载内力计算分层法与反弯点法解析

为什么多层框架可以用分层法进行竖向荷载作用下的内力计算

为了计算垂直载荷下的框架结构的内部力，您可以使用广泛用于工程实践的层层次方法。

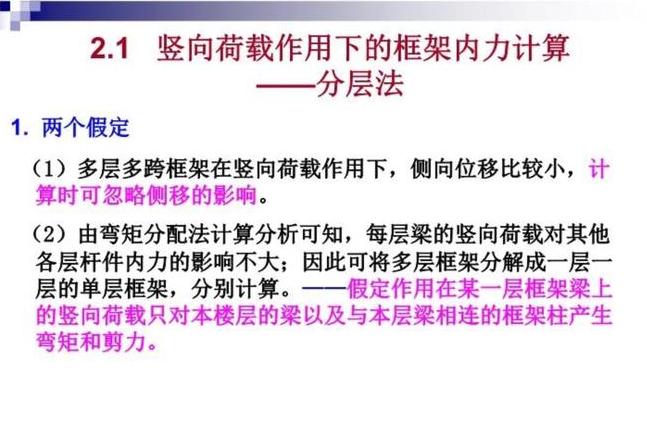

在特定分析过程的过程中，我们接受以下两个点：（1）在特定地板上作用在框架梁上的垂直载荷对其他楼层的框架梁的影响略有影响。
仅在此楼层和框架上的框架横梁。
在此楼层上，有横梁连接的框架的圆柱，它们会产生弯矩和横向力。
（2）在垂直载荷的作用下，未考虑框架的横向运动。
基于上述假设，可以将计算过程分为以下阶段：首先执行分层。
特别是，假定多层框架的列的上和下端是固定端支撑，这使我们能够简化计算。
然后计算框架的每个独立元素。
在这里，为了计算，您可以使用弯矩或迭代方法的分布方法，结果是该层中梁的内部功率。
最后，强加。
位于同一地板上的两个相邻独立的刚性框架中的柱的内力和相同数量的圆柱被叠加，与初始框架结构的柱子的内力相叠加。
叠加后，您可以获取起始框架的弯曲力矩的大致图。
但是，由于分层计算块与实际设计不符，因此弯曲矩的叠加图通常在框架框架中不平衡。
为了提高计算的准确性，可以区分并调整一个组件的不平衡弯曲力矩，尤其是区域节点。
有许多方法可以计算水平载荷下框架结构的内部力。
其中之一是弯曲弯曲的方法，弯曲的方法适用于当梁的线性刚度与圆柱刚度的比率大或等于3时，只要地板刚性刚好。
天花板下柱的背面弯曲的背面是距下端2/3层高处，其余柱反弯点在柱中点。
拐点处的弯矩为0，但剪力不为0。
另一种方法是D值法，也称为修正拐点法。
柱的拐点高度取决于框架的层数、柱的位置、上下梁的刚度比、上下层高度与楼板高度的比值。
地板的当前高度以及负载的形式。
确定反弯点位置后，柱剪力和弯矩的计算与反弯点法类似。
还有门式法，假设梁、柱的拐点位于其中部，柱中部的水平剪力按所支撑框架梁的长宽比分布。
对于每一列。
这种方法虽然简单，但是在一些复杂的情况下可能不够准确。

框架结构计算方法分层法、反弯点发概念？

分层方法：

将框架结构划分为许多开放式框架，而没有沿高度横向位移，并使用每个楼层的所有框架梁以及连接到它们的单个飞行框架柱 该地板的计算单元； 根据每一层梁上的垂直载荷，计算每个梁的古段弯矩，并计算梁和柱的线性刚度和弯矩分布系数。
每个节点的弯矩是根据相邻成员的线性刚度分布的； 基于远端固定支撑物，梁和底柱的传输系数均以1/2为1/2。
其余列简化了弹性支撑到固定末端，因此传输系数使用1/3。
该分层方法适用于在垂直载荷下计算框架相等高度的列。
目的是获得框架节点每个杆端的弯矩。
弯矩具有分布系数。
负载效应组合具有各种负载的部分系数。
过去，还提到了电阻的部分系数（其当前的结构重要性系数的倒数）。
）。

反向弯曲点方法：

当垂直载荷占主导地位时，在从框架分析中获得的弯矩图，框架柱脚处的弯矩和弯矩 列顶部的方向相反。
，一个正和一个负通过零，零点称为拐点，拐点都位于柱中点附近。
反弯曲点方法是手动计算的简化近似计算方法之一。
应用于规则框架。
它是要使用此特征（拐点位于列的中点附近），假设每层楼层的列中点处的弯矩为零，并将多层框架切成一个简单的计算图 每个楼层进行计算。

特征1：每个杆的弯矩分布在直线中

特征2：在固定端，角位移为零

特征 3：同一层上的每个成员都具有相同的阶层位移

属性：

风负载或水平地震对框架结构的影响通常可以简化为 作用在框架节点上的水平浓缩力，受力和变形影响具有以下特征：

（1）每个杆的弯矩分布在直线中 ，每个杆的弯曲矩点为零，这是反向弯曲点；

（2）在固定端，角位移为零，但上节点有角落。
存在，节点的旋转角会随着梁柱线的刚度比增加而降低；

（3）如果忽略了梁的轴向变形，则每个节点在同一层中都具有相同的侧向位移 ，同一一层每列具有相同的室内位移。

鉴于在水平载荷作用下的上述应力和框架结构的变形特性，如果每列的反向弯曲点的位置以及反向弯曲点的剪切力的位置可以 请发现，静态平衡条件可用于计算每个成员的内部力量。
因此，解决问题的关键是确定每列的反向弯曲点的位置以及在反向弯曲点处的剪切力。

应用程序：

1。
计算假设

梁的线性刚度与色谱柱的线性刚度的比率是无限的（Ib/ic≥3）（柱的上和下端没有拐角）

梁端弯曲力矩按左右梁线刚度分配，满足节点平衡条件（规定梁弯矩的计算）

2． 拐点位置

底层：距离支撑2/3层

其他楼层：1/2层

3. 各柱剪力分布

层间剪力按各柱抗侧移刚度分布于楼板各柱

柱侧向刚度
